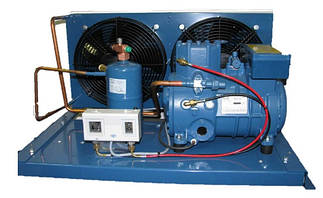

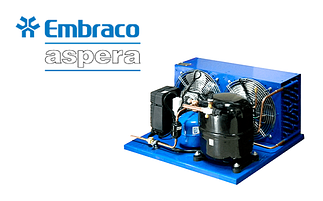

Холодильні агрегати
Холодильні агрегати – це частина установок штучного пониження температури. Вони розрізняються по потужності, типу використовуваного холодильного агента, компресора, температурного режиму застосування. Основна функція пристроїв – холодопостачання холодильних камер, різного торгового обладнання. Завдяки їм в системах стискається, охолоджується холодоагент у вигляді газу і відбувається його ущільнення до потрібного стану близької до точки роси.
Конструкція холодильних агрегатів
Пристрій складається з наступних деталей:
• компресор;
• посудину для скупчування рідкого холодильного агента (ресивер);
• конденсатор;
• терморегулюючий клапан;
• осушувальний фільтр
• реле тиску
Компресор – складова, необхідна для стиснення і переміщення холодоагенту в пароподібному вигляді. Головний показник – холодопродуктивність. Він визначає кількість теплоти, яка віднімається від охолоджуваного об'єкта за одиницю часу (при встановленій температурі кипіння та конденсації холодоагенту) холодильною машиною.
За принципом дії розрізняють компресори:
• поршневі – підходять для невеликих холодильних машин (наприклад, побутові холодильники);
• спіральні – застосовуються в харчовій промисловості;
• ротаційні – використовуються в кондиціонуванні (як правило побутовому);
• гвинтові характеризуються високою продуктивністю. Знайшли застосування в різних галузях;
• відцентрові – підходять для великих систем кондиціонування повітря.
Є системи, які працюють без компресора.
Ресивер – посудину для збору рідкого холодильного агента, що має вхід і вихід, який обладнаний запірним вентилем. Призначення резервуара: забезпечення рівномірного надходження холодоагенту до терморегулирующему клапану, а також у випарник. Він являє собою герметичний бак різних обсягів у формі циліндра.
По виконуваних функцій у 4 типу ресиверів:
• лінійні – збирають рідина після конденсатора і забезпечують необхідний її потік до регулюючого клапану;
• дренажні необхідні для зливу в них рідкого холодильного агента з випарної системи при розморожуванні камерних приладів або проведення ремонту;
• циркуляційні – є апаратами низького тиску. Призначення посудини даного виду полягає в зборі холодоагенту;
• захисні – підходять тільки для охолоджувальних систем, що не мають в своїй конструкції насоса. Вони захищають компресор від гідроударів, що виникають, коли рідина викидається з випарної системи.
Конденсатор – це теплообмінник, в якому відбувається процес конденсації. Він передає теплову енергію холодильного агента в зовнішнє середовище. У конструкцію апарата входять мідні труби, алюмінієві ребра, пофарбований корпус зі сталі, кілька вентиляторів.
Терморегулюючий клапан – регулює кількість і перегріву теплоносія, який подається у випарник холодильної машини. Надлишки холодильного агента послужать причиною виходу з ладу компресора агрегату.
Осушувальний патрон очищає холодоагент, який циркулює по системі, від забруднень і вологи. Він виконує функцію фільтра. Ця складова використовується для зниження змісту кислоти в установці.
Залежно від особливостей конструкції агрегатів та їх режиму роботи комплектація може доповнюватися автоматикою, отделителями масла або рідини.
Принцип роботи холодильних агрегатів
Всі комплектуючі загалом складають цілісну систему, яка заповнюється холодоагентом. Вона функціонує наступним чином:
• компресор відкачує пари холодильного агента з випарника, а потім нагнітає їх в теплообмінний апарат (конденсатор);
• в теплообміннику відбувається охолодження та конденсація пари холодоагенту. Вони, віддаючи тепло зовнішньому середовищі, стають рідкими;
• холодильний агент в рідкому стані, проходячи осушувальний патрон, потрапляє в терморегулюючий клапан. Тут він дроселює і переходить у випарник;
• на виході з терморегулюючого вентиля (на вході у випарник) виходить холодоагент з пониженим тиском;
• у випарнику при низьких температурах холодильний агент піддається кипіння;
• потім по всмоктуючої трубки пари холодоагенту потрапляють в кожух компресора. Далі процес повторюється робочого циклу.
Правильна збірка агрегатів оптимізує холодильну потужність, мінімізує споживання електроенергії, автоматизує технологічні процеси.
Області застосування установок: медицина, будівництво, машинобудування, хімічна, харчова галузь, заклади громадського харчування та інші галузі промисловості.
В асортименті нашого магазину ви купите холодильні агрегати від провідних виробників Bitzer, Embraco Aspera, Tecumseh, Kulthorn Kirby, Danfoss, Cubigel, Hispania. Доставка продукції здійснюється в будь-яке місто України.
